問20 (ボイラーの取扱いに関する知識 問10)

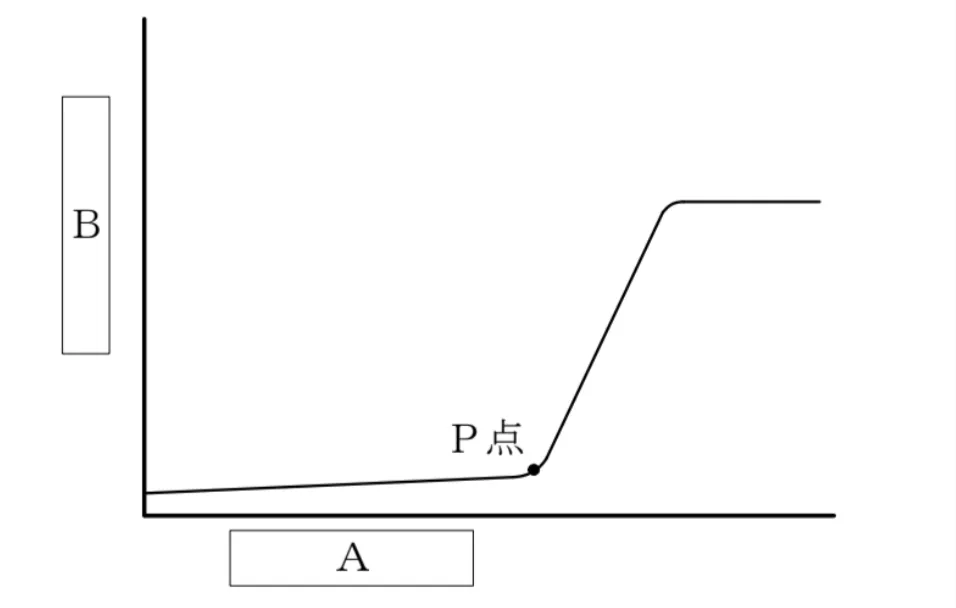

このグラフでは、横軸が「処理水量」、縦軸が「残留硬度」を表しています。

処理水内の硬度成分を取り除いたのち、残留硬度が極端に増える点を「貫流点」といいます。

結論：誤りです。

P点の名称が適切ではありません。

樹脂の能力が限界に達して硬度成分が漏れ出し著しく増加し始める点は「貫流点」と呼ばれます。

ここが違う：「臨界点」ではなく貫流点です。📉

結論：正しいです。

通水した累積の量である「処理水量」を横軸に、

取り除けなかった「残留硬度」を縦軸にとるのがこのグラフの構成です。

硬度が跳ね上がるP点を貫流点とする組み合わせは適切といえます。✅

結論：誤りです。

P点の名称がボイラー水管理における正しい専門用語ではありません。

通水を停止して再生操作を行う目安となる点は「貫流点」です。

ここが違う：「飽和点」ではなく貫流点です。💧

結論：誤りです。

横軸と縦軸の語句が入れ替わっておりP点の名称も不適切です。

グラフの横軸は時間の経過とともに増えていく「処理水量」を示さなければなりません。

ここが違う：残留硬度と処理水量が逆で、P点は「貫流点」です。⚠️

結論：誤りです。

グラフの軸に割り当てる語句の配置が正しくありません。

縦軸は処理した水の中にどれだけ硬度成分が残っているかという「残留硬度」を表す必要があります。

ここが違う：横軸が「処理水量」で、縦軸が「残留硬度」です。📍
